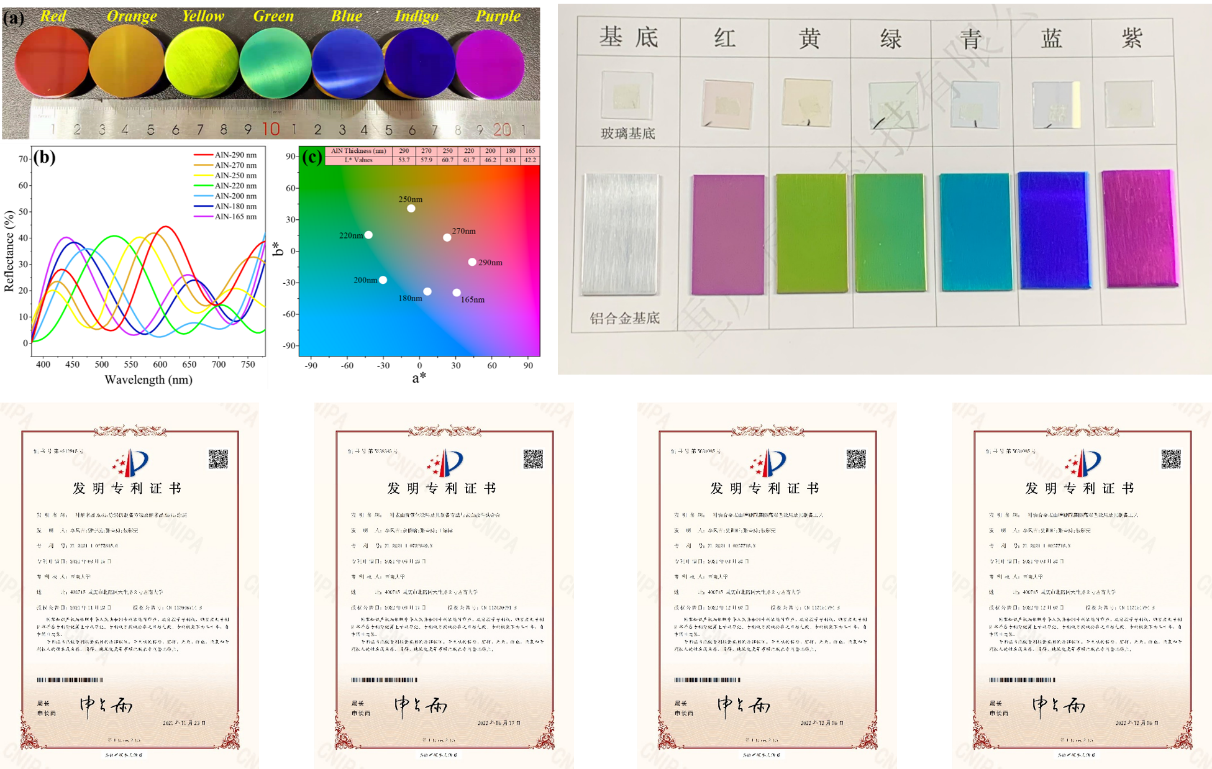

凤膜科技成立于2024年10月，专注金属精密配件真空镀膜服务，是集设备研发、涂层设计、开发、生产于⼀体的科技型企业，产品应⽤涵盖钟表、手机、相机、首饰、汽车零配件、医疗器械、眼镜、光学镜片、餐具等多领域。公司开发的基于薄膜干涉结构生色原理的装饰薄膜，拥有完全自主知识产权，可以在钛合金、铝合金、镁合金、不锈钢、塑料等表面构建了“高硬-耐磨-耐蚀-显色”功能一体化全谱带显色的装饰薄膜。此外，该薄膜还可以应用于消费类电子产品显示器表面，不仅具有耐磨耐划伤的机械性能，而且在减弱有害蓝光的同时，保证其余可见光的高透过率。公司拥有近十五年的前期技术沉淀，用颜色多样、高装饰、高质感、高耐磨、高耐蚀、高硬度的品质产品全方位为客户提供PVD专业技术解决方案。
李凤吉博士，2018年入职西南大学材料与能源学院，担任副教授，硕士生导师，2019年入选重庆市高层次引进人才，2024年入选《材料保护》青年编委。长期从事功能性硬质装饰薄膜的基础研究和产业化应用，在新加坡南洋理工大学取得博士学位之后曾经入职新加坡爱普生工业有限公司，担任高级工艺研发工程师，负责薄膜工艺的研发、生产与薄膜产品失效分析等工作。开发的薄膜产品涵盖类金刚石碳膜，Ti/TiC黑色装饰膜，SiO2/Si3N4减反射膜，ITO/Ag与AZO/Ag汽车隔热窗膜等，这些膜系已经成功应用于手表齿轮传动件、光学镜头模具、手表壳、手表带、手表玻璃屏幕、汽车及建筑玻璃窗户等领域。以第一作者或通讯作者在Ceramics International, Surface and Coatings Technology, Vacuum, Journal of Vacuum Science & Technology A等国际知名期刊发表论文20余篇，在功能性装饰薄膜相关领域有一定研究基础和影响。近四年已获得授权专利4项，主持重庆市自然科学基金面上项目等7项科研项目，撰写英文书籍章节1篇。
张善勇(Sam Zhang)，美国威斯康辛大学博士，现任哈尔滨工业大学教授、博士生导师，并服务于哈工大郑州研究院，国家第三批千人计划专家，“国际薄膜学会”创始人及现任会长/理事，英国材料学会会士，英国皇家化学学会会士，Nanoscience and Nanotechnology Letters创刊总编，Journal of Materials Research编委，Surface and Coatings Technology编委。专业领域包括纳米硬质薄膜与涂层以及能源薄膜与太阳能电池。已发表学术论文402篇，被引用13461次，H指数62，学术专著16部，入选2022、2023全球2%顶尖科学家之列。
孙德恩，新加坡南洋理工大学博士，现任西南大学材料于能源学院新薄膜材料与器件中心执行主任，教授，博士生导师，重庆市高层次人才、重庆英才。曾任职新加坡南洋理工大学、新加坡爱普生工业集团、新加坡制造技术研究院。现兼任中国机械工程学会表面工程分会常务委员，全国专业标准化技术委员会委员（SAC/TC57），中国真空学会薄膜委员会委员，中国科学院深圳先进技术研究院客座研究员。主持项目18项，授权发明专利7项，发表SCI论文60余篇，发表书籍章节3章。
史训旺，西南大学洁净能源科学专业博士，洛阳理工学院智能制造学院讲师。研究方向为硬质薄膜与涂层，主要探索应用于结构着色、腐蚀抑制、耐摩擦磨损等领域的硬质涂层与薄膜。目前已发表学术论文23篇，其中SCI论文11篇，申请发明专利3项、软著1项。参与撰写教材1部，参与研究省级项目2项，指导学生获“互联网+”省级奖项2项。

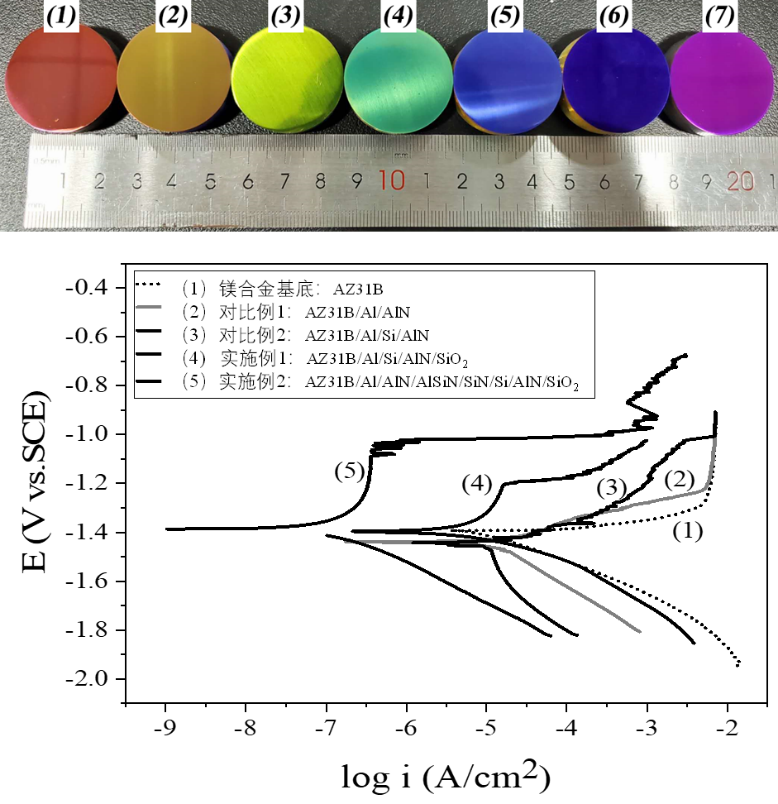

一种镁合金表面增硬耐磨防腐彩色涂层及其制备工艺 (专利号：ZL202110337718.X)
本发明涉及镁合金表面涂层技术领域，具体公开了一种镁合金表面增硬耐磨防腐彩色涂层及其制备工艺，本发明提供的镁合金表面增硬耐磨防腐彩色涂层，所述涂层为多层结构，包括在镁合金表面依次沉积的增硬耐腐蚀底层、反射层、折射层和透明耐磨保护顶层，通过利用多层结构的协同效应与薄膜干涉原理，在镁合金表面形成结合力强、硬度高、耐磨损、耐腐蚀、颜色均匀且重复性好的彩色涂层。

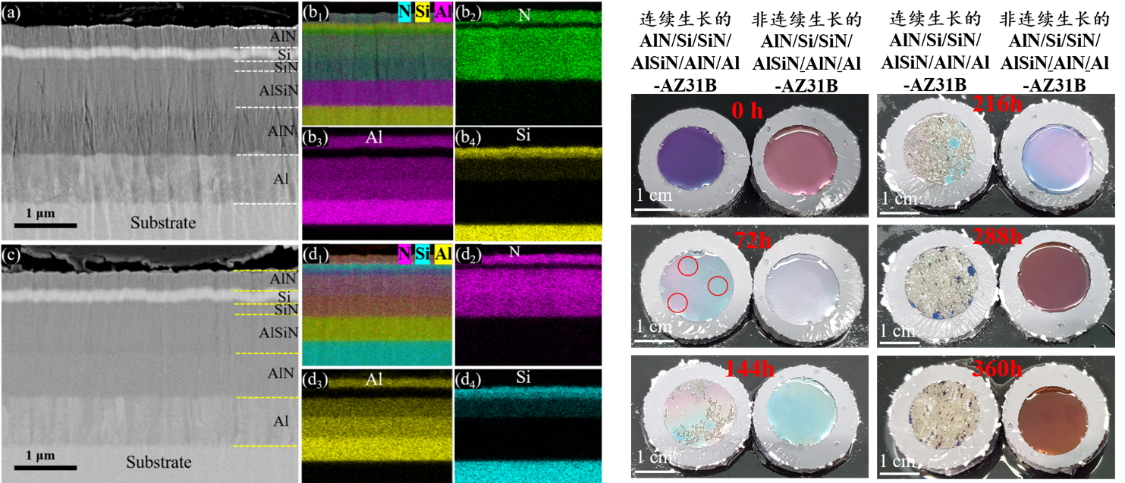

一种AlN/Si/SiN/AlSiN/AlN/Al多层梯度结构涂层的制备方法及涂层 (专利号：ZL 20231411961.0)
本发明涉及表面防腐涂层技术领域，具体公开了一种AlN/Si/SiN/AlSiN/AlN/Al多层梯度结构涂层的制备方法和涂层，包括在基底表面依次沉积Al层、AlN层、AlSiN层、SiN层、Si层以及AlN层的步骤，还包括在沉积所述AlN层和/或所述AlSiN层的步骤之前，分别进行晶体生长调控处理的步骤。本发明提供的制备方法及涂层，形成了Al、Si元素双相梯度多层结构涂层，元素的梯度效应可以弱化腐蚀电荷的传输动力，提升涂层的耐腐蚀性能，同时采用晶体生长调控处理，抑制了AlSiN/AlN/Al层间的连续柱状生长缺陷，非连续生长结构封堵了腐蚀离子的渗入路径，进而极大提升了涂层的防腐性能。

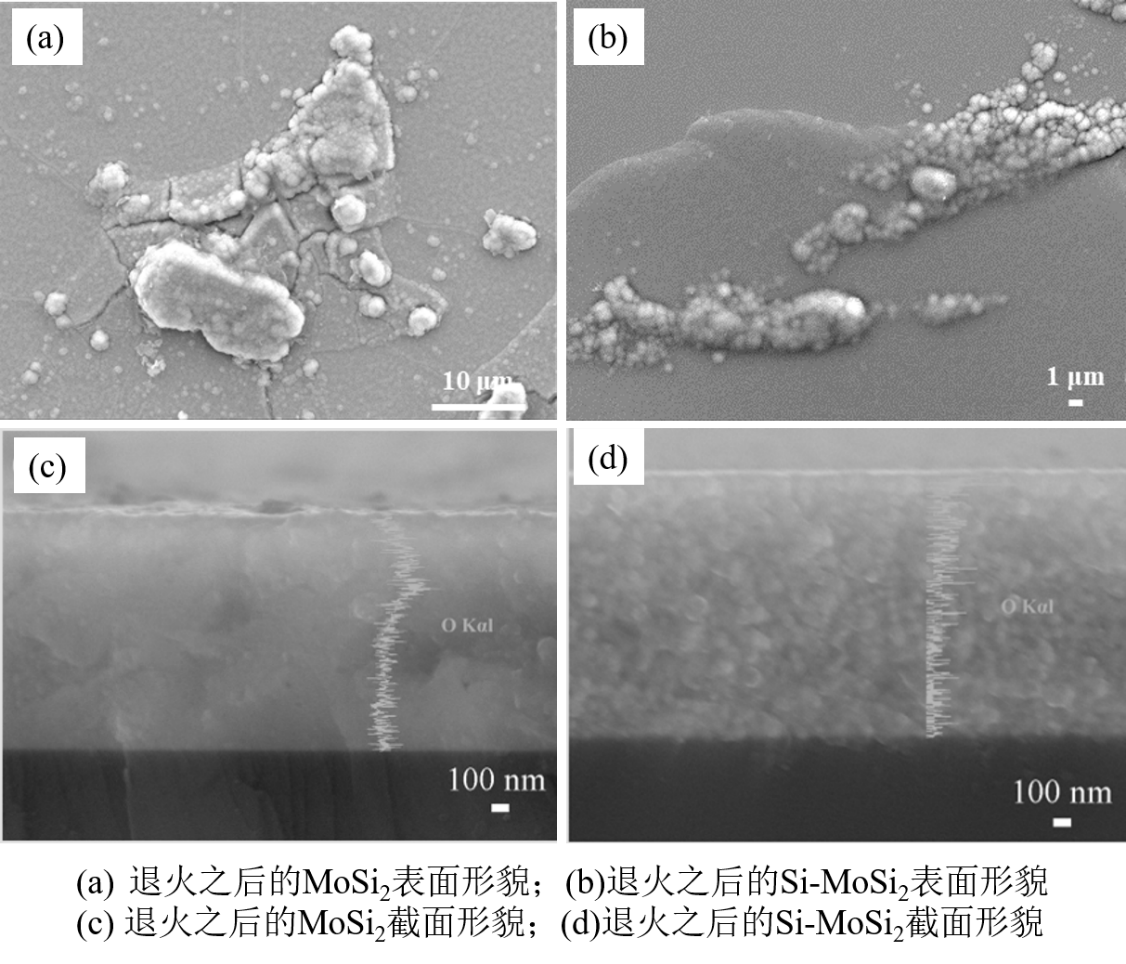

一种表面抗氧化涂层与制备方法及表面改性钛合金 (专利号：ZL202110722849.X)
本发明涉及材料表面改性的技术领域，具体公开了一种表面抗氧化涂层及其制备方法与表面改性钛合金，本发明的表面抗氧化涂层采用Si/MoSi2复合涂层，其中MoSi2的物相结构为C11b型MoSi2，具有优异的高温稳定性；而Si元素以单质的形式存在，可以弥补MoSi2中Si元素扩散速度较慢的缺点，有利于在涂层表面迅速形成SiO2保护层；同时，控制Si和MoSi2物质的量之比为(1~1.5):1，能够保证足够的Si元素与O2反应，促进连续致密的SiO2保护层的形成，阻止O2向内部扩散而导致MOO3氧化相的生成，从而有效抑制MoSi2涂层在500~800℃因氧化而造成的“PESTING”粉化现象。

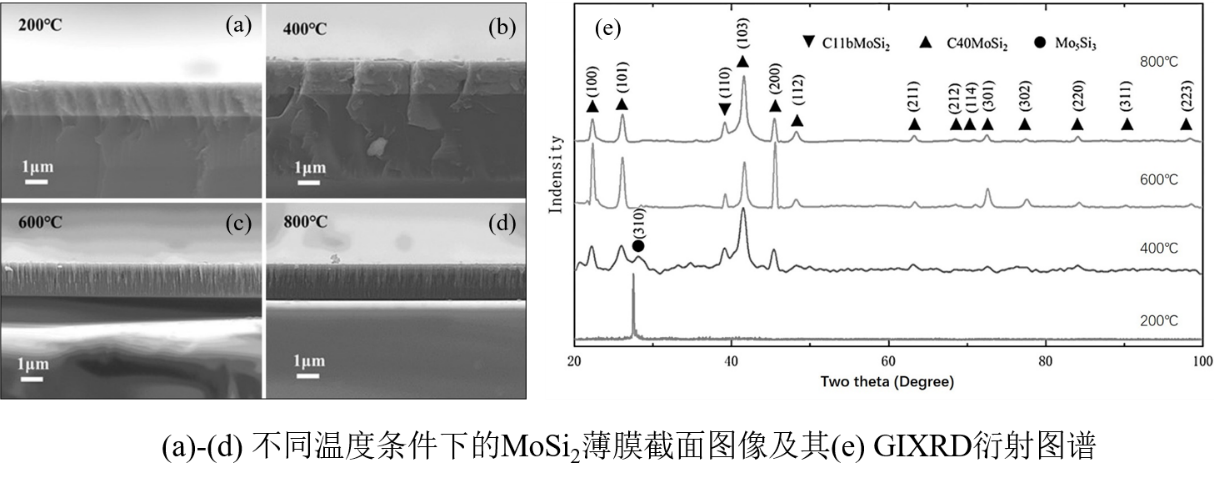

一种纳米晶MoSi2涂层的制备方法及纳米晶MoSi2涂层 (专利号：ZL202110275815.0)
本发明涉及高温涂层材料技术领域，具体公开了一种纳米晶MoSi2涂层的制备方法及纳米晶MoSi2涂层，MoSi2涂层的制备工艺包括以下步骤：将基底置于磁控溅射系统的腔室中，抽真空后通入惰性气体，加热基底至600-800℃，同时开启钼靶和硅靶的电源进行共沉积，得到MoSi2涂层；其中，钼靶为1个，硅靶为2个，共沉积过程中，控制钼靶和硅靶的溅射速率相同。本发明的纳米晶MoSi2涂层的制备工艺简单，能够在基底上原位合成化学计量比的MoSi2涂层，不需要再经过退火处理，能够避免在退火过程中发生晶粒变大以及膜基结合力变弱等问题，同时避免在涂层中引入其它非化学计量比的组成相。
